Que es un Crossover en Audio

El crossover es un componente fundamental en los sistemas de reproducción sonora, cuya misión es dividir la señal de audio en distintas bandas de frecuencia para ser enviadas a los altavoces más adecuados. Aunque su función pueda parecer sencilla en principio, el diseño y la implementación de un crossover tiene implicaciones técnicas profundas que afectan directamente a la calidad del sonido, la respuesta en frecuencia, la eficiencia del sistema y la coherencia espacial de la reproducción.

Historia del Desarrollo de los Crossovers

La necesidad de dividir la señal de audio en distintas bandas surgió con la evolución de los sistemas de altavoces multivía a finales de la década de 1920. Los primeros diseños de altavoces eran full-range, pero pronto se hizo evidente que un solo driver no podía manejar de forma eficiente todas las frecuencias audibles (20 Hz – 20 kHz).

Los primeros crossovers pasivos aparecieron en la década de 1930, diseñados por ingenieros como Harry F. Olson, pionero en acústica en RCA, quien abordó la eficiencia y la dispersión de los altavoces multivía. Con la aparición de equipos de alta fidelidad en la postguerra y la demanda de mayor calidad sonora, la evolución de los crossovers se aceleró.

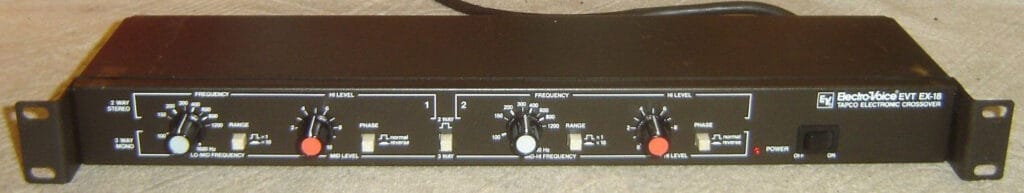

En los años 70 y 80, con el auge del audio profesional y el sonido en vivo, se desarrollaron los primeros crossovers activos de la mano de compañías como Electro-Voice, DBX, Ashly y BSS Audio. Este tipo de diseño ofrecía una división de frecuencias antes de la amplificación, permitiendo un control mucho más preciso.

Tipos de Crossovers

El diseño y la implementación de crossovers pueden clasificarse principalmente en dos grandes categorías: crossovers pasivos y crossovers activos. Cada tipo tiene características, ventajas y limitaciones que afectan su aplicación según el contexto y requerimientos del sistema de audio.

Crossover pasivo

Los crossovers pasivos son aquellos que se sitúan después del amplificador, es decir, reciben la señal ya amplificada y dividen las frecuencias para enviarlas a los respectivos altavoces (woofers, tweeters, medios). Están compuestos por componentes pasivos como:

• Inductores (bobinas), que atenúan las frecuencias altas para el woofer.
• Capacitores, que bloquean las frecuencias bajas para el tweeter.
• Resistencias, que pueden ajustan niveles y compensan impedancias.

Ventajas

• No requieren alimentación externa ni fuentes de energía.
• Simplicidad en la conexión y mantenimiento.
• Robustez y fiabilidad en entornos exigentes.

Limitaciones

• Pérdidas de potencia debido a la resistencia de los componentes pasivos.
• Dificultad para realizar ajustes finos en frecuencia, pendiente o nivel.
• Cambios en el comportamiento ante variaciones en impedancia de los altavoces.

Este tipo de crossover es común en sistemas de altavoces domésticos y en algunas aplicaciones de sonido en vivo donde la simplicidad es prioritaria.

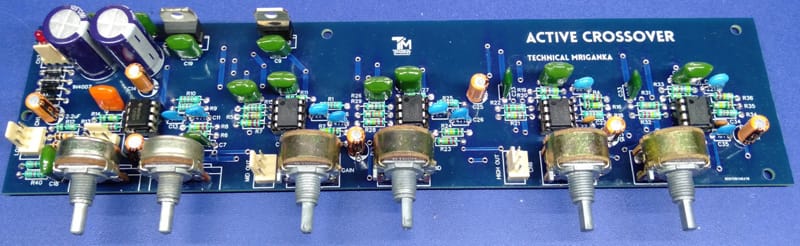

Crossover activo

Los crossovers activos se colocan antes de los amplificadores. La señal se divide en frecuencias específicas mediante circuitos activos (amplificadores operacionales, filtros electrónicos) y luego cada banda es amplificada por canales independientes.

Características principales

• Permiten un control preciso de la frecuencia de corte, pendiente y nivel.
• Mejor alineamiento de fase y respuesta de frecuencia optimizada.
• Flexibilidad para ajustes en tiempo real y ecualización integrada.

Ventajas

• Mayor eficiencia y menor distorsión.
• Posibilidad de implementar retardos y corrección de fase.
• Ajustes dinámicos y programables en sistemas digitales.

Limitaciones

• Requieren fuentes de alimentación (baterías, phantom power o alimentación eléctrica).
• Mayor complejidad en el diseño y costos.
• Necesidad de amplificadores separados para cada vía.

Los crossovers activos son el estándar en sistemas profesionales de audio, estudio y aplicaciones en vivo que requieren alta fidelidad y control detallado.

Crossovers digitales

Una evolución del crossover activo es el crossover digital, que utiliza procesamiento digital de señales (DSP) para dividir las frecuencias. A través de algoritmos, permite no solo filtrado sino también ecualización, retardos, limitación y análisis en tiempo real.

Ventajas

• Máxima flexibilidad y precisión.
• Integración con sistemas de control y monitoreo.
• Posibilidad de actualizar y personalizar el software.

Desventajas

• Requiere conversión A/D y D/A, lo que puede introducir latencia mínima.
• Dependencia de la calidad del procesador y software.
• Necesidad de conocimientos técnicos para programación.

Otros tipos y configuraciones

• Crossovers híbridos: Combinan etapas pasivas y activas para aprovechar ventajas de ambos sistemas.
• Crossovers de múltiples vías: Sistemas con más de dos vías, como tres o cuatro vías, que requieren filtros más complejos y precisos para manejar rangos específicos (subgraves, graves, medios, agudos).
• Crossovers de impedancia variable: Diseñados para adaptarse a sistemas específicos o altavoces con impedancias no estándar.

Arquitectura de un Crossover

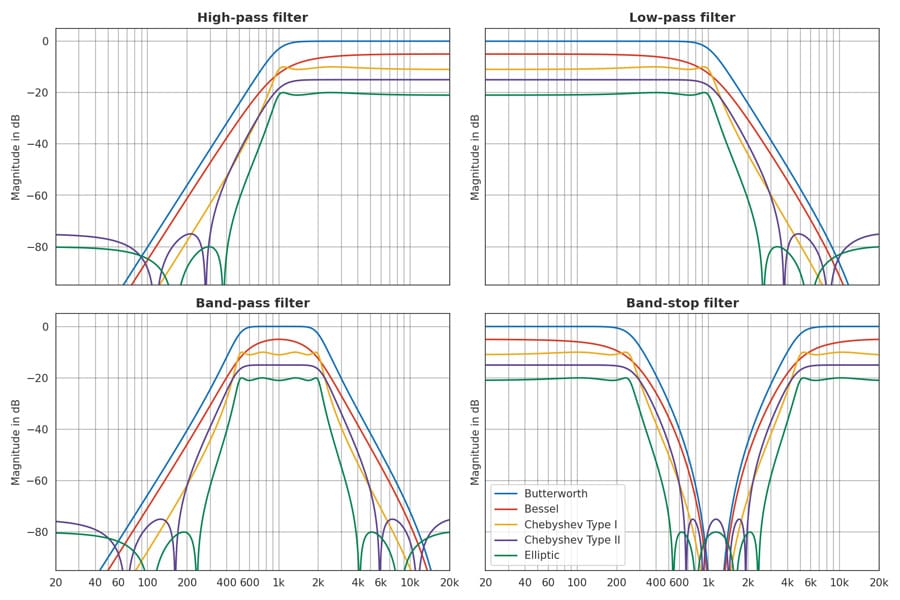

Los filtros más comunes son

En los crossover, los filtros más utilizados se clasifican según su función en el sistema y su pendiente de atenuación. Estos determinan cómo se divide la señal entre las diferentes vías (graves, medios, agudos). Los tres tipos principales son:

• Filtro pasa bajos (Low-Pass Filter – LPF): Permite el paso de frecuencias por debajo de un punto de corte determinado y atenúa las superiores. Se utiliza en la vía de bajos o subwoofers. Por ejemplo, un LPF con una frecuencia de corte de 120 Hz podría utilizarse para enviar solo señales graves a un woofer.

• Filtro pasa altos (High-Pass Filter – HPF): Permite el paso de frecuencias por encima de la frecuencia de corte y atenúa las inferiores. Se utiliza típicamente para tweeters, cortando las frecuencias graves que podrían dañarlos.

• Filtro pasa banda (Band-Pass Filter – BPF): Permite una banda específica de frecuencias, limitando tanto los graves como los agudos. Este tipo de filtro es característico en crossover de tres vías para gestionar el rango medio.

Cada uno de estos filtros puede construirse con diferentes pendientes de atenuación: las más comunes son de 6 dB/octava (1er orden), 12 dB/octava (2º orden), 18 dB/octava (3er orden) y 24 dB/octava (4º orden). Las configuraciones más utilizadas profesionalmente, especialmente en crossover activos, suelen ser de segundo orden en adelante, ya que proporcionan una transición más abrupta y un mejor control sobre el solapamiento de bandas.

Topología del circuito

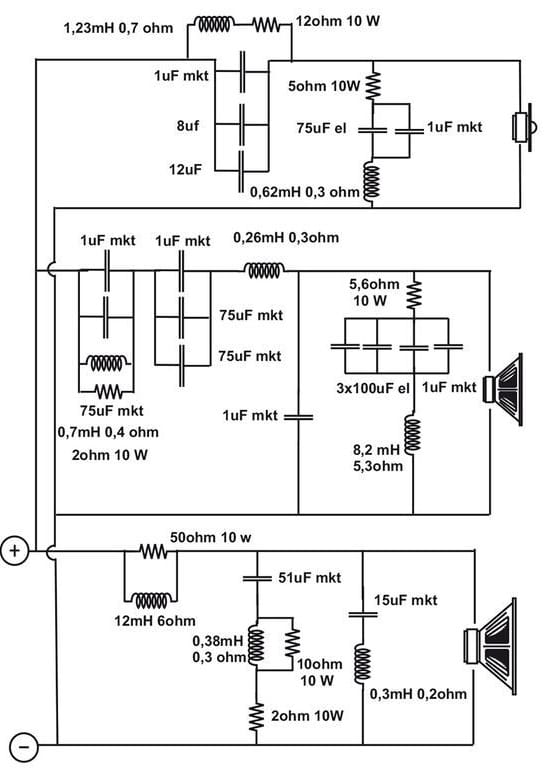

La topología del circuito de un crossover describe cómo se organizan los filtros y componentes dentro del sistema. En un crossover pasivo, esto implica una red de inductores, capacitores y, en algunos casos, resistencias o componentes compensatorios como redes Zobel o L-pads.

Las configuraciones más frecuentes en crossover pasivos son:

• Topología en serie: Los componentes del filtro (como la bobina del filtro pasa bajos) se colocan directamente en línea con el altavoz. Esta topología es más simple, pero puede generar interacciones entre vías si no se calcula adecuadamente.

• Topología en paralelo: Los filtros de cada vía se conectan en paralelo a la señal de entrada, y cada vía recibe sólo el contenido que le corresponde. Esta disposición es más predecible en su comportamiento y más utilizada en diseños de mayor fidelidad.

En crossover activos, la topología gira en torno a configuraciones operacionales utilizando amplificadores operacionales (op-amps), permitiendo un diseño más controlado. Las topologías más comunes incluyen:

• Sallen-Key: Muy empleada por su sencillez y precisión en filtros de segundo orden. Utiliza dos etapas RC con un op-amp en configuración no inversora.

• Linkwitz-Riley: Topología de filtro preferida en aplicaciones profesionales por su fase alineada y suma plana en el punto de cruce (normalmente implementado como un filtro de cuarto orden, 24 dB/octava).

• Bessel y Butterworth: También frecuentes, el Bessel por su respuesta de fase lineal y el Butterworth por su respuesta en frecuencia sin ondulaciones.

Los crossover activos permiten ajustes de frecuencia de corte, ganancia y fase, y suelen implementarse en racks digitales, consolas DSP o módulos analógicos dedicados.

Diseños y avances en el crossover

El desarrollo y perfeccionamiento de los crossovers ha sido resultado del trabajo de varios ingenieros y diseñadores clave en la historia del audio profesional. Sus contribuciones han impulsado innovaciones en la arquitectura, la precisión de filtrado y la integración en sistemas modernos.

Uno de los pioneros fue H. E. Beranek, cuyos estudios sobre la respuesta acústica y comportamiento de filtros contribuyeron a las primeras formulaciones matemáticas usadas para diseñar crossovers de calidad. Sus investigaciones sentaron las bases para el diseño de redes pasivas optimizadas.

En la década de 1960, la empresa JBL, bajo la dirección de ingenieros como Danley, desarrolló crossovers de alta precisión para altavoces profesionales, enfatizando la importancia del alineamiento de fase y la coherencia temporal. Esto condujo a la implementación de diseños de segundo orden y filtros Linkwitz-Riley, que son estándares hoy en día.

Dr. Siegfried Linkwitz es otra figura fundamental. Sus investigaciones y publicaciones en la década de 1970 y 80 revolucionaron la topología del crossover activo, con el desarrollo del filtro Linkwitz-Riley. Este filtro combina dos filtros Butterworth de segundo orden en cascada para obtener una pendiente de 24 dB/octava con una suma en fase perfecta en la frecuencia de cruce, evitando cancelaciones y pérdidas de energía.

Por otro lado, ingenieros de Edgar Villchur aportaron avances en la comprensión del comportamiento de altavoces y su interacción con crossovers, especialmente en el diseño de sistemas multivía para mejorar la dispersión y la respuesta en frecuencia.

En años recientes, la integración de tecnología digital y DSP ha permitido avances significativos en el diseño de crossovers. Empresas como BSS Audio, DBX y fabricantes de consolas digitales han desarrollado crossovers digitales con control preciso de delay, ecualización y ajuste dinámico de filtros, llevando el concepto clásico a un nivel avanzado de flexibilidad y adaptabilidad.

Estos avances han permitido que los sistemas de sonido modernos logren una reproducción más fiel y una mayor eficiencia en la distribución del espectro audible, aspectos fundamentales para aplicaciones en sonido profesional, cine, música en vivo y producción.

Modelos habituales de Crossover

Comparativa Técnica

Consideraciones de Diseño

El diseño de un crossover, ya sea pasivo, activo o digital, implica múltiples factores que deben evaluarse cuidadosamente para garantizar un desempeño óptimo en el sistema de altavoces. Estas consideraciones abarcan aspectos eléctricos, acústicos y prácticos.

Frecuencia de cruce

La selección de la frecuencia de cruce es crítica para asegurar una transición suave entre los altavoces. Debe elegirse en función del rango operativo y las características individuales de cada driver, evitando solapamientos excesivos o brechas en la respuesta. Por ejemplo, un woofer típico puede manejar hasta 2000 Hz, mientras que un tweeter generalmente trabaja desde 2000 Hz en adelante, pero esta transición debe ajustarse finamente para optimizar la coherencia y minimizar distorsiones.

Pendiente del filtro

La pendiente, expresada en dB/octava, determina la rapidez con la que se atenúan las frecuencias fuera del rango deseado. Pendientes suaves (6 dB/oct) provocan transiciones más naturales pero con mayor solapamiento, mientras que pendientes pronunciadas (24 dB/oct o más) ofrecen mejor separación pero pueden generar problemas de fase y cancelación si no se diseñan correctamente.

Respuesta de fase y alineamiento temporal

El alineamiento de fase entre las vías es fundamental para evitar cancelaciones y preservar la integridad de la señal. En crossovers pasivos, los cambios de fase inherentes pueden generar problemas que se compensan mediante el diseño cuidadoso de componentes o agregando retardos en sistemas activos. La sincronización temporal garantiza que las señales lleguen coherentemente al oyente.

Impedancia y carga del amplificador

Los crossovers pasivos deben diseñarse respetando las impedancias de los altavoces y del amplificador. El circuito no debe presentar cargas excesivamente bajas que puedan sobrecargar el amplificador ni altas que reduzcan la potencia entregada. Por ello, a menudo se utilizan resistencias en redes L-pad para ajustar niveles y adaptar impedancias.

Distorsión y pérdidas de potencia

Cada componente pasivo introduce cierta distorsión y pérdidas resistivas. Por esta razón, la calidad de inductores, capacitores y resistencias es crucial para minimizar la degradación de la señal. En sistemas activos, estas pérdidas son menores, pero es importante gestionar la alimentación y evitar saturación de los op-amps.

Flexibilidad y ajustes

En diseños modernos, especialmente activos o digitales, la capacidad de ajustar frecuencias de corte, pendientes y niveles permite adaptar el crossover a diferentes drivers y entornos acústicos, facilitando la optimización del sistema según las necesidades específicas.

Consideraciones físicas

El tamaño, peso y disposición física del crossover también afectan su aplicación, especialmente en sistemas portátiles o instalados en espacios reducidos. Además, la disipación térmica en componentes activos debe contemplarse para garantizar la fiabilidad a largo plazo.

En conclusión, el crossover es mucho más que un simple divisor de frecuencias: es una herramienta de ingeniería acústica crítica para lograr una reproducción fiel y coherente. Desde los diseños pasivos clásicos hasta los sistemas digitales de alineamiento por FIR, el crossover evoluciona constantemente, guiado por avances en la electrónica, la psicoacústica y las exigencias del audio moderno. Su correcta implementación puede marcar la diferencia entre un sonido mediocre y una experiencia sonora verdaderamente inmersiva.
