Gain Staging: La Estructura de Ganancia. Ajuste de Nivel en Procesamiento No Lineal Digital
La estructura de ganancia, o gain staging, es el proceso técnico que establece y mantiene niveles óptimos de señal en cada etapa del flujo de producción. Su función principal es asegurar que cada dispositivo —analógico o digital— opere dentro de su rango dinámico previsto, evitando distorsión no deseada, pérdida de resolución, mal funcionamiento de procesadores dinámicos y errores acumulativos en el balance general.
En entornos digitales modernos, donde la mayoría de los plugins emulan circuitos reales con comportamiento no lineal, el control preciso del nivel de señal en cada punto del flujo de señal es crítico para garantizar una respuesta coherente, estable y transparente.
1. Fundamentos Técnicos del Gain Staging

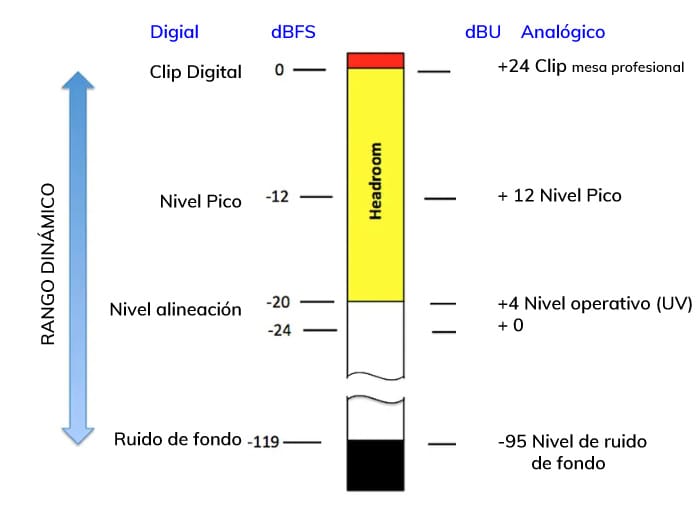

El dominio digital opera con valores normalizados, donde 0 dBFS (decibelios Full Scale) representa el límite superior absoluto de una señal digital. Cualquier valor que lo supere resulta en distorsión por recorte (clipping). Al mismo tiempo, las señales demasiado débiles pueden quedar por debajo del umbral de cuantificación óptima, afectando la resolución y aumentando la proporción de ruido relativo.
El gain staging establece un equilibrio, manteniendo las señales dentro de una ventana dinámica segura:
| Métrica | Nivel recomendado |
|---|---|
| Nivel RMS de pista individual | -24 a -18 dBFS |
| Picos individuales | -12 a -6 dBFS |
| Picos en bus maestro (sin masterización) | -6 a -3 dBFS |
| Nivel de entrada típico para plugins analógicos | -18 dBFS = 0 VU (en calibración estándar) |
2. Etapas Críticas del Gain Staging
A. Captura
Durante la captura, los preamplificadores deben ajustarse para maximizar la relación señal/ruido sin acercarse excesivamente al 0 dBFS del convertidor analógico-digital. Se recomienda dejar un margen de al menos 10 dB para transitorios inesperados.
- Picos de señal entre -12 y -10 dBFS
- RMS promedio entre -24 y -18 dBFS
B. Preparación en la DAW
En la etapa de edición, el uso de herramientas de ganancia de clip permite corregir desviaciones entre tomas o eventos. Este ajuste debe realizarse antes de aplicar cualquier procesamiento dinámico o tonal para garantizar condiciones de entrada homogéneas.
C. Mezcla
Durante la mezcla, cada pista debe ser evaluada en su nivel previo a los procesos insertados. Es necesario evitar compensaciones con el fader, ya que este opera post-inserción en la mayoría de DAWs y no afecta la señal que entra al plugin.
3. Importancia del Nivel de Entrada en Plugins con Respuesta No Lineal
Muchos plugins de dinámica, saturación y coloración emulan circuitos analógicos mediante modelado no lineal. Estos algoritmos están diseñados para responder de manera diferente según el nivel de entrada, replicando fenómenos físicos como la compresión óptica, la saturación por transformador o la distorsión por válvulas.
Ejemplos de procesadores sensibles al nivel:
- Compresores con detección dependiente del nivel absoluto (ej. FET, vari-mu)
- Saturadores de cinta o válvula
- Ecualizadores con distorsión inducida por nivel (Pultec, Neve)
- Emulaciones de canales de consola
- Limitadores con look-ahead y curvas de compresión adaptativa
Efectos de una ganancia incorrecta en la entrada:
| Condición | Consecuencia técnica |
|---|---|
| Nivel demasiado bajo | No activación del umbral dinámico, pérdida de efecto |
| Nivel demasiado alto | Distorsión no controlada, colapso de headroom, compresión agresiva no deseada |
| Entrada inconsistente | Variación impredecible en el comportamiento dinámico entre pasajes o tomas |
4. Mantener el Volumen Constante Tras el Procesamiento
Fundamento técnico
Cuando se aplica un proceso a una señal (como compresión, saturación o ecualización con ganancia), es frecuente que se produzca un aumento de volumen perceptible. Si no se compensa este incremento ajustando el nivel de salida del plugin, se introduce un sesgo perceptivo: el aumento de volumen suele interpretarse como una mejora, aunque no haya mejora real en la calidad, definición, balance o claridad de la señal.
Este fenómeno está documentado en psicoacústica y se conoce como preferencia por el sonido más fuerte. Técnicamente, ocurre por la sensibilidad del oído humano a pequeñas diferencias de presión sonora, especialmente en frecuencias medias.
Beneficios de igualar nivel de entrada y salida:
| Procedimiento | Beneficio |
|---|---|
| Ajustar salida del plugin para que coincida con el nivel de entrada (A/B) | Evaluación objetiva del efecto aplicado |
| Usar medición RMS o LUFS en puntos de entrada y salida | Evita juicios erróneos por diferencias de loudness |
| Comparar en mono y a nivel moderado | Reduce el sesgo perceptivo en frecuencias y dinámica |
| Automatizar compensación de ganancia si se modula la cantidad de efecto | Preserva el balance dinámico global del mix |
Recomendación práctica
- Antes de activar el plugin, observar el nivel RMS o LUFS de entrada
- Tras aplicar el efecto, reducir la ganancia de salida hasta igualar el nivel inicial
- Usar herramientas A/B (muchos plugins lo incluyen) para comparar la señal procesada con y sin efecto sin cambios de volumen
El objetivo es aislar el efecto cualitativo del procesamiento (cambio de timbre, dinámica, coloración) sin que el aumento de volumen sea el factor determinante en la decisión de mantener o descartar dicho proceso.
5. Control de Niveles Dentro de la Cadena de Señal
El gain staging debe realizarse tanto a la entrada como a la salida de cada plugin no lineal. Este control garantiza que el siguiente módulo reciba una señal adecuada y que el sistema completo mantenga su integridad tonal y dinámica.
Estrategia recomendada:
- Ajustar nivel de entrada con plugins de ganancia dedicados (Trim, Utility, Gain)
- Insertar medidores RMS o VU pre-inserción para verificar niveles reales
- Controlar el nivel de salida de cada plugin, especialmente cuando se combinan efectos con respuesta dinámica acumulativa
6. Herramientas para Implementar Gain Staging Preciso
| Herramienta | Función |
|---|---|
| Medidores VU calibrables | Medición de nivel promedio con referencia a -18 dBFS |
| Medidores RMS y Peak (SPAN, Youlean) | Visualización objetiva de amplitud |
| Plugins de ganancia (Gain, Trim) | Corrección precisa sin modificar color |
| Medidores multicanal | Evaluación simultánea de múltiples buses |
7. Flujo de Trabajo Sugerido para Ganancia Correcta
- Durante la grabación: Ajuste de preamplificadores para evitar saturación del convertidor A/D. Picos < -10 dBFS
- Antes de mezcla: Normalización de clips o eventos individuales para situarlos en -18 dBFS RMS promedio
- Antes de procesamiento dinámico: Inserción de medidores y plugins de ganancia pre-inserción
- Después de cada plugin: Ajuste de ganancia de salida para igualar el nivel con el de entrada (evaluación objetiva)
- Buses y mezcla final: Control de sumas, evitando saturación del bus maestro antes del limitador
Tabla: Niveles Óptimos de Operación de Plugins No Lineales
Aquí tienes una tabla técnica con 25 plugins populares de procesamiento no lineal y sus niveles de operación óptimos. Se incluye el tipo de respuesta que presentan, el nivel recomendado de entrada para su funcionamiento correcto (normalizado a dBFS) y consideraciones técnicas específicas. Esta información es útil para mantener una estructura de ganancia precisa en entornos de mezcla y mastering digitales.
| Plugin | Tipo de Procesamiento | Nivel de Entrada Óptimo | Consideraciones Técnicas |
|---|---|---|---|
| UAD LA-2A | Compresor óptico emulado | -18 dBFS RMS / picos ~ -6 dBFS | Emulación fiel; saturación y compresión aumentan si se excede |
| UAD 1176LN | Compresor FET | -18 a -12 dBFS RMS | Alta sensibilidad al nivel; cuidado con saturación armónica excesiva |
| Waves SSL E-Channel | Channel strip con EQ dinámica | -18 dBFS | Ganancia de entrada muy sensible; respuesta de saturación suave |
| Slate VMR FG-Stress | Compresor tipo Distressor | -18 dBFS RMS | Genera armónicos si se sobrealimenta; calibrado en -18 |
| Soundtoys Decapitator | Saturador analógico | -20 a -14 dBFS RMS | Muy sensible a nivel de entrada; no linealidad fuerte con «Punish» |
| FabFilter Saturn 2 | Saturación multibanda | -18 a -12 dBFS RMS | Nivel impacta severamente respuesta armónica y dinámica |
| Black Box HG-2 (Plugin Alliance) | Saturación a válvulas | -18 dBFS | Etapas paralelas de válvula y pentodo; altamente dependiente de ganancia |
| Klanghelm MJUC | Compresor vari-mu | -20 a -14 dBFS RMS | Calibrado como hardware real; muy sensible a sobrealimentación |
| Softube Tape | Saturación de cinta | -18 dBFS RMS | Overdrive suave, pero progresivo con ganancia; simula alineación de cinta |
| Waves Kramer Tape | Cinta magnética vintage | -18 a -15 dBFS RMS | Auto-compresión sutil si se supera el nivel óptimo |
| Acustica Audio Taupe | Saturación multibanda convolucional | -24 a -18 dBFS | Basado en IRs dinámicas; no tolera exceso de nivel |
| Arturia Comp FET-76 | Compresor FET (1176) | -18 dBFS RMS | Ganancia excesiva produce distorsión agresiva y rápida |
| iZotope Exciter | Excitación y saturación armónica | -20 a -12 dBFS RMS | Cuanto mayor el nivel, más saturación; bandas independientes |
| PSP VintageWarmer 2 | Saturación/compression multibanda | -18 dBFS RMS | No linealidad acumulativa; cuidado con picos sumatorios |
| Waves J37 Tape | Emulación de Studer | -18 dBFS RMS | Entrada muy crítica; distorsión realista según nivel |
| Softube Harmonics | Saturación armónica controlada | -18 dBFS RMS | Curva de distorsión ajustable; calibración precisa |
| Universal Audio API 2500 | Compresor tipo VCA | -18 a -12 dBFS | Headroom variable según «Thrust» y curva seleccionada |
| Waves Abbey Road Saturator | Saturación EMI REDD/RS124 | -20 a -15 dBFS RMS | Muy dependiente del nivel; coloración fuerte con exceso de ganancia |
| Waves NLS Channel | Emulación de consola analógica | -18 dBFS RMS | Saturación acumulativa por canal; necesita ajuste individual |
| UAD Neve 1073 | Previo + EQ con saturación | -18 dBFS RMS | Comportamiento no lineal incluso sin boost/cut |
| TDR Molot GE | Compresor de coloración | -20 a -14 dBFS RMS | Respuesta muy dependiente del nivel de entrada y del modo |
| Kazrog True Iron | Emulación de transformador | -18 dBFS RMS | Añade armónicos según nivel de entrada; escalamiento suave |
| Brainworx bx_console SSL 4000 G | Channel Strip con THD | -18 dBFS | Saturación y ruido ajustable según entrada |
| Tokyo Dawn SlickEQ GE | EQ con respuesta no lineal | -20 dBFS RMS | Saturación armónica y compresión suave con alta ganancia |
| Fielding DSP Reviver | Generador de armónicos | -18 dBFS RMS | No linealidad controlada por nivel de entrada y parámetros |
| Overloud Gem TAPEDESK | Cinta + consola | -18 a -15 dBFS RMS | Acumula saturación según ganancia de entrada |
Notas Técnicas:
- dBFS RMS se refiere al nivel promedio de la señal, no a picos momentáneos. Es la métrica más relevante para procesadores no lineales.
- Muchos de estos plugins tienen auto-gain, pero este debe ser validado manualmente con medidores externos para evitar errores perceptivos.
- Las emulaciones más realistas (UAD, Acustica, Waves Abbey Road) tienden a ser más sensibles a la ganancia debido a su arquitectura de modelado físico o convolucional dinámica.
- Plugins con modelado de cinta presentan soft clipping progresivo, mientras que los compresores tipo FET responden más abruptamente al exceso de nivel.
gracias por tu lectura
RF
