Cajas de Inyección Directa: Fundamentos, Diseños y Aplicaciones Profesionales

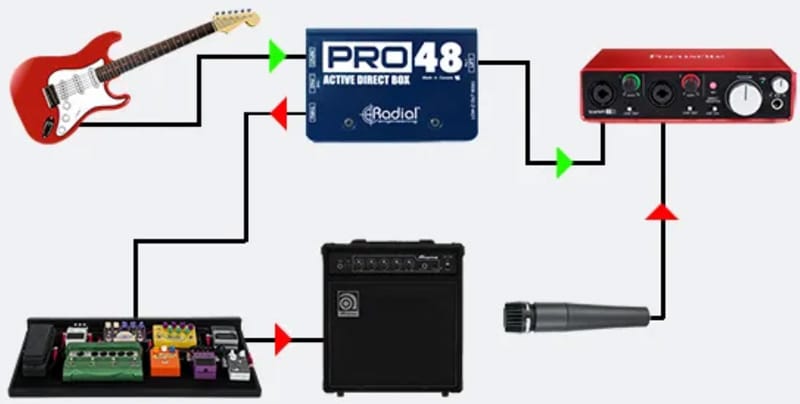

Las cajas de inyección directa, conocidas comúnmente como DI boxes (del inglés Direct Injection), son dispositivos fundamentales en la cadena de señal de cualquier entorno de grabación o sonorización profesional. Su función principal es adaptar la impedancia, nivel y balance de señales provenientes de instrumentos o equipos con salidas no balanceadas, para ser compatibles con entradas de micrófono balanceadas de consolas, interfaces o preamplificadores.

Aunque su uso parece sencillo, las cajas de inyección o direct box abarcan una gama de tecnologías y diseños circuitales que inciden directamente en la calidad sonora, la integridad de la señal, y la compatibilidad con diferentes fuentes. Este artículo desarrolla su historia, funcionamiento técnico, tipologías, componentes clave, marcas de referencia y criterios para su elección profesional.

Historia y desarrollo

El concepto de inyección directa surgió a mediados del siglo XX, cuando los ingenieros de sonido buscaban una forma de conectar instrumentos eléctricos como guitarras y bajos directamente a las consolas de grabación sin pasar por amplificadores ni micrófonos, lo cual permitía una señal más limpia y controlada.

Durante las décadas de 1960 y 1970, con la popularización del rock y el funk, aparecieron las primeras DI pasivas basadas en transformadores Jensen y UTC. Más adelante, compañías como Countryman, Radial Engineering y BSS Audio introdujeron versiones activas con alimentación phantom, expandiendo la calidad y funcionalidad.

Fundamentos técnicos

Adaptación de impedancias

Una de las funciones críticas de una DI es adaptar la alta impedancia (Hi-Z), típica de pastillas pasivas en guitarras o bajos eléctricos (100 kΩ a 1 MΩ), a la baja impedancia de las entradas de micrófono (alrededor de 150–600 Ω). Sin esta adaptación, la señal se degrada, con pérdida de frecuencias agudas y reducción de nivel.

Balanceo de señal

Las DI convierten señales no balanceadas en señales balanceadas, lo que permite transmisiones de largo recorrido sin interferencias electromagnéticas (EMI) ni problemas de bucles de masa (ground loops). Esto se logra, en las DI pasivas, mediante transformadores balanceados; en las activas, mediante amplificadores diferenciales.

Aislamiento galvánico

El aislamiento entre la fuente y el sistema receptor evita interferencias causadas por diferencias de potencial. En cajas pasivas, el aislamiento se realiza naturalmente mediante el transformador. Las cajas activas pueden incorporar aislamiento mediante optoacopladores o transformadores de salida.

Tipologías de DI Boxes

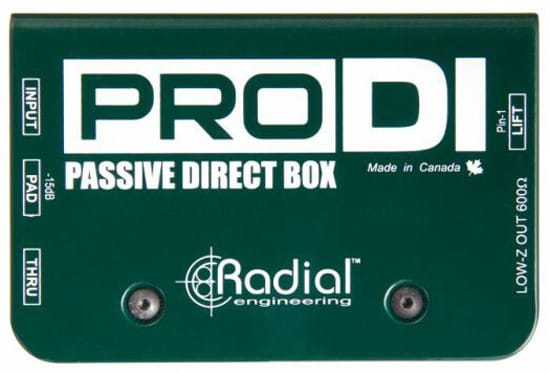

DI pasivas

Circuito principal: transformador de audio.
Ventaja: simplicidad, robustez, no requieren alimentación.
Desventaja: sensibles a la carga de entrada; calidad depende directamente del transformador.

Componentes clave

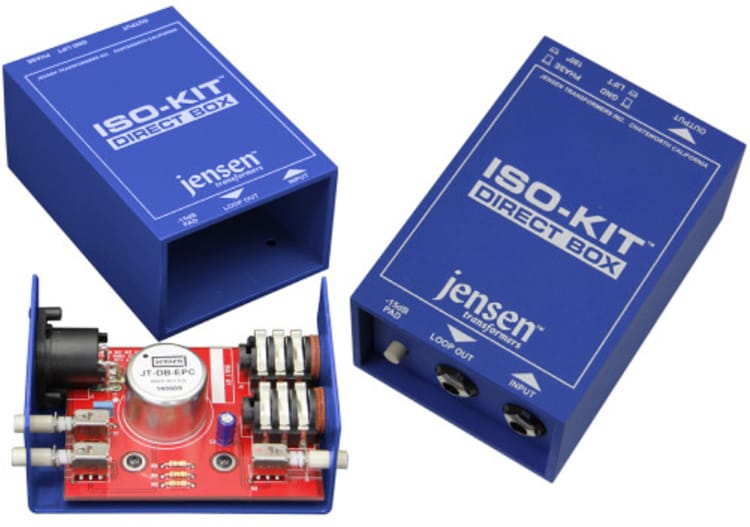

• Transformadores tipo Jensen, Lundahl o Sowter (núcleo de hierro-níquel laminado o amorfo).
• Atenuadores de entrada con resistencias de precisión.
• Conmutadores de pad, lift, y ground.

Modelos clásicos

• Radial JDI

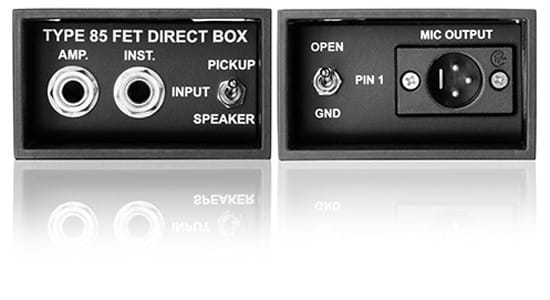

• Countryman Type 85 (versión híbrida)

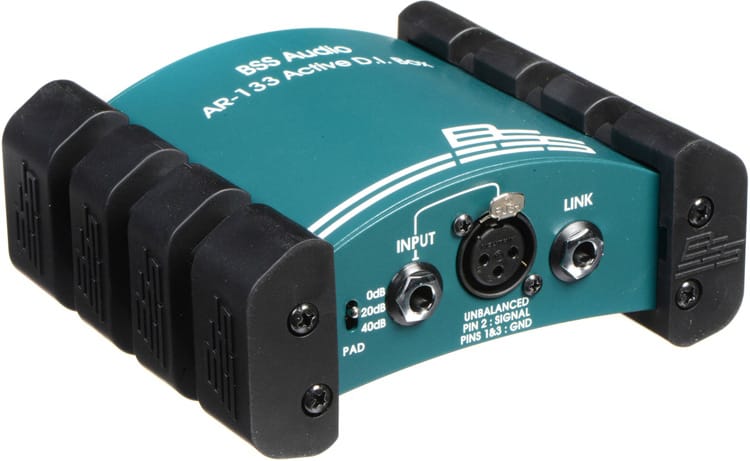

• BSS AR-133

DI activas

Circuito principal: buffer de entrada FET o transistor bipolar, seguido de amplificador operacional.
Ventaja: mayor headroom, mejor respuesta con pastillas pasivas.
Desventaja: requieren alimentación (phantom 48V o batería).

Componentes comunes

• Preamplificadores basados en OP-amps como el NE5532, TL072 o circuitos discretos tipo Class A.
• Etapa de salida balanceada mediante driver diferencial o transformador.

Variantes

• Alimentación phantom o batería de 9V.
• Modelos con elevador de nivel y funciones extra (ej. reamplificación, split, filtros).

Modelos destacados

• Avalon U5 (DI + preamplificador de instrumento)
• Rupert Neve RNDI (transformador activo + circuitería discreta clase A)
• Radial J48 (buffer activo + transformador)

Consideraciones técnicas de diseño

Aplicaciones prácticas

Diagnóstico y uso en campo

Una DI profesional debe incluir funciones que ayuden al ingeniero en condiciones reales de trabajo:

• Pad: atenuación de entrada de -15 a -30 dB para fuentes de nivel alto.
• Ground Lift: interrupción de la masa para evitar bucles de tierra.
• Thru/Link: salida paralela para conexión a amplificadores.
• Filtro paso alto: útil para eliminar subgraves no deseados.
• Indicadores de clip o señal: especialmente en DI activas.

Fabricantes de referencia y variaciones de diseño

• Radial Engineering: Especialistas en transformadores Jensen, diseños robustos y múltiples configuraciones.
• Countryman: Primeras DI híbridas, muy utilizadas en giras.
• Rupert Neve Designs: Etapas clase A, transformadores custom.
• BSS: AR-133, estándar de touring mundial.
• Avalon: U5, DI high-end con características de preamplificación.

Otras marcas como Behringer, ART o Samson ofrecen modelos económicos con compromisos en componentes y fiabilidad. Deben evaluarse críticamente si se usan en aplicaciones exigentes.

Comparativa práctica

Conclusión

Las cajas de inyección directa, aunque discretas en tamaño y función, tienen un impacto técnico profundo en la calidad de señal y la integridad del flujo de audio. Elegir una DI adecuada requiere comprender la impedancia de la fuente, el nivel de señal, las condiciones de conexión, y los requisitos de aislamiento. En estudios profesionales, giras y grabaciones móviles, las DI de alta gama con transformadores de calidad y circuitos bien diseñados son una inversión esencial en la cadena de audio.
